ExhibitPlus TumblingShaftLever12Nov08 005

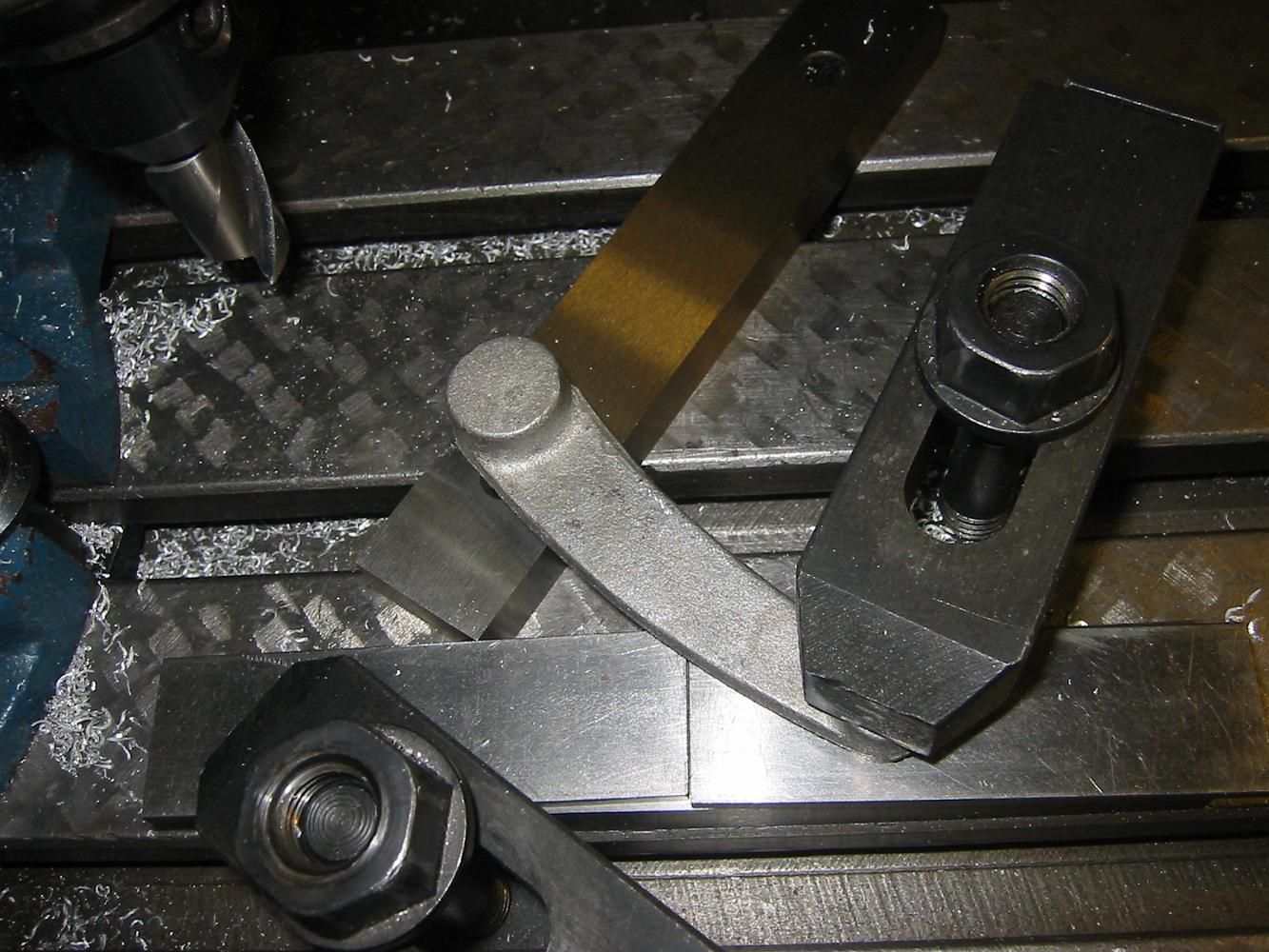

Clamping attempt #1 for the left Tumbling Shaft Lever. This did not have enough support to keep the part from moving under the cutter.
