ExhibitPlus RadiusRod7Jan09 010

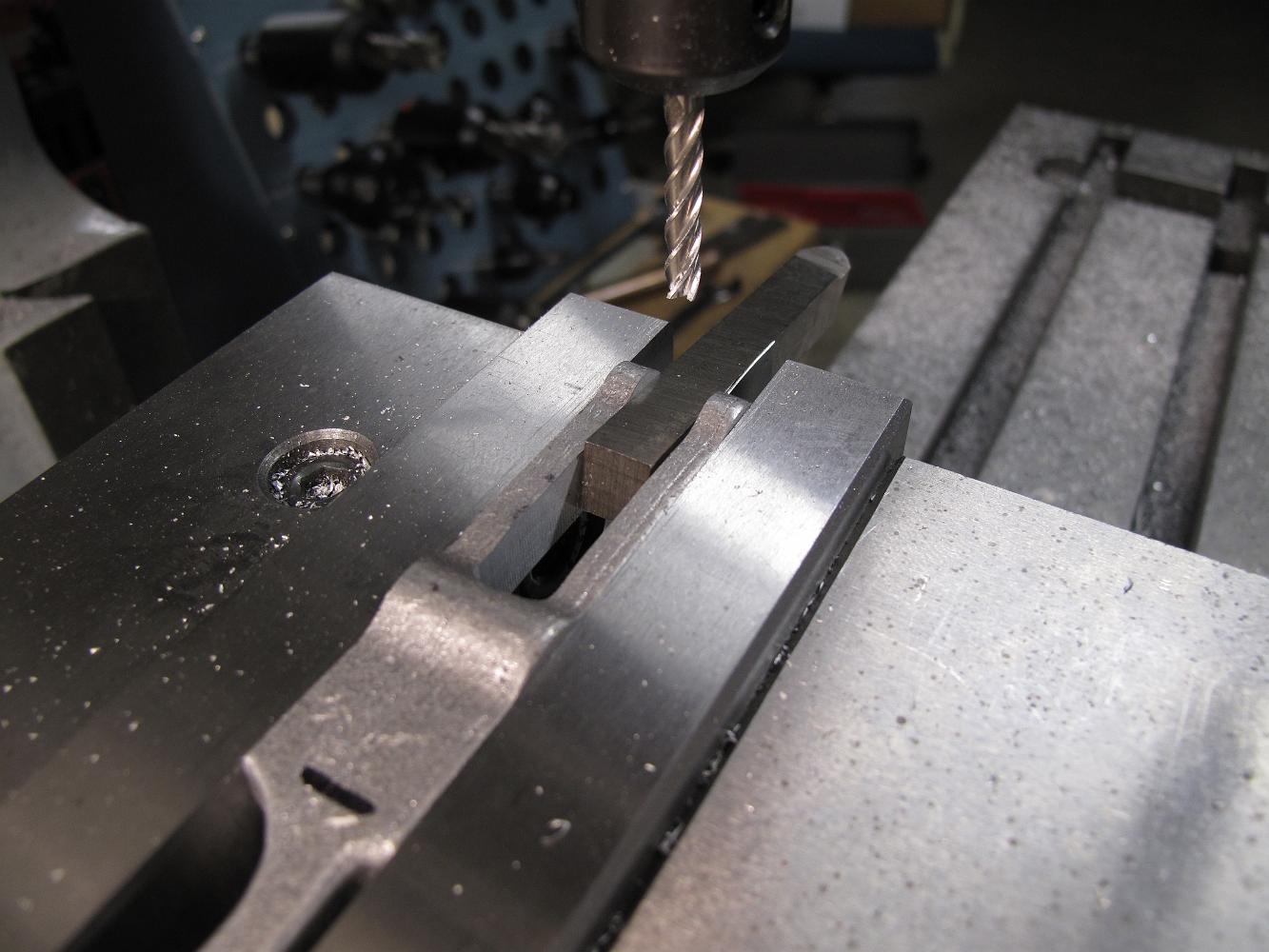

The second step to machine the radius rod is to put a spacer in the ends of the finished 'ears' which is exactly the same width as the slot opening. We then re-clamp the part on the finished end so we can mill away the middle while securely holding it.
