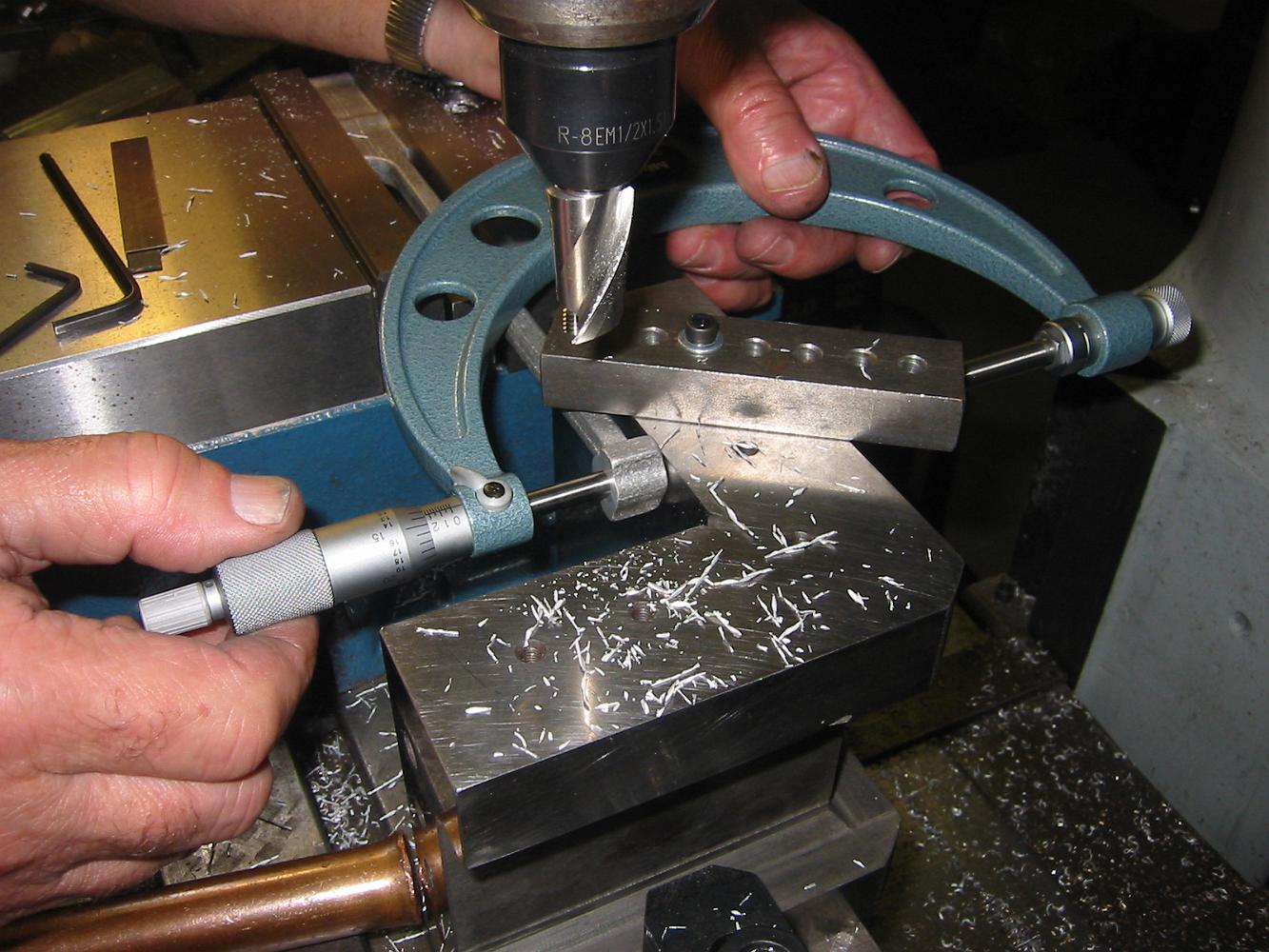

?Are we there yet? How to measure the thickness of a part without disturbing the setup - measure over the whole thing and subtract the angle plate from the dimension. If we unclamped the part from the vice to measure it we would lose accuracy since it would not locate the same way again.
