ExhibitPlus FinshedLinkage19Jan09 001

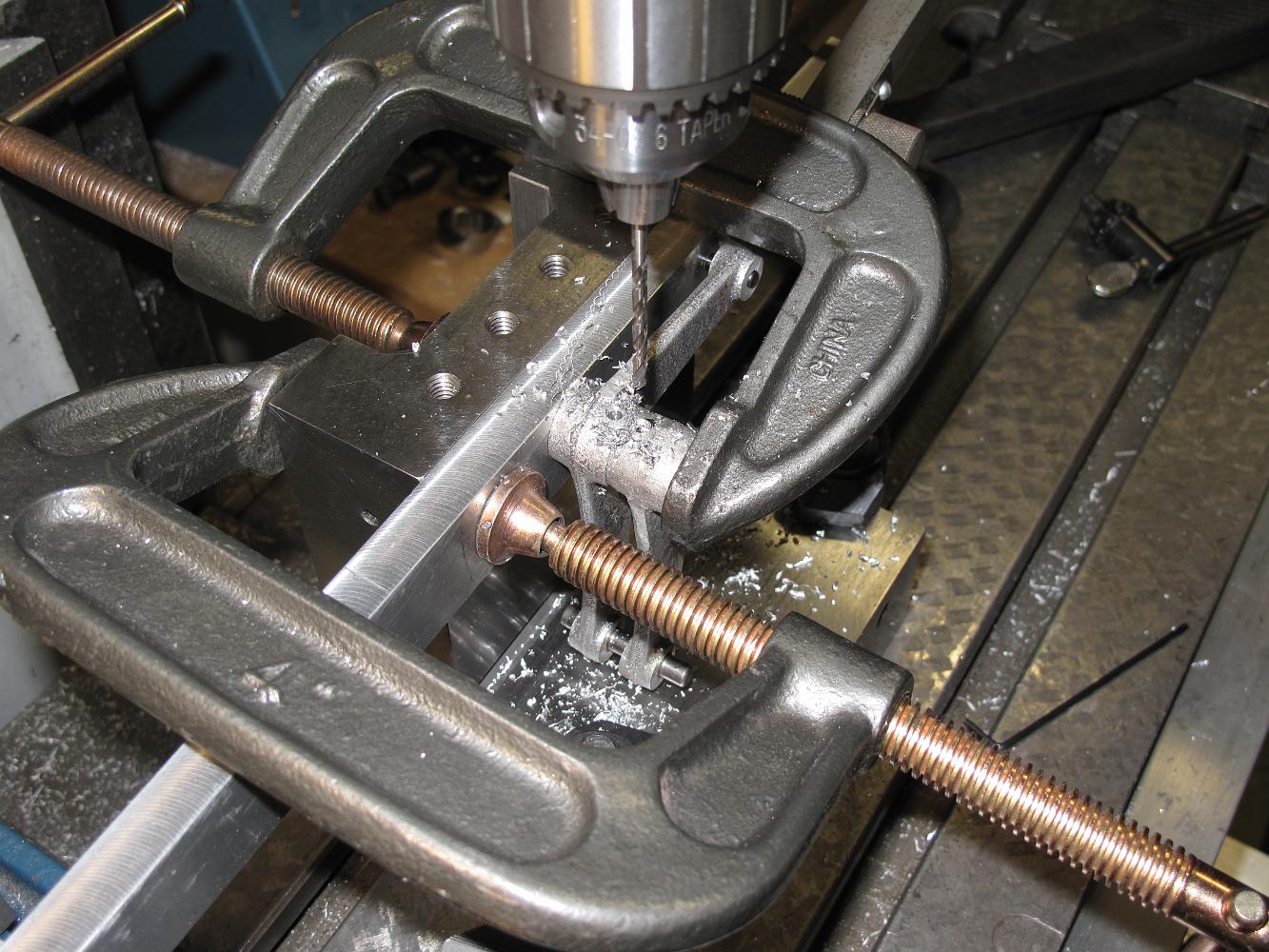

19-Jan-09 Turning our attention back to the unfinished Tumbling Shaft Levers, we re-use the tooling plate fixture to hold the levers perfectly square. We have put two dowel pins in the plate, one for the right lever pin hole and another shorter pin that both levers have been slipped over and clamped across. With the tooling plate clamped to an angle plate and indicated flat to the table, we can insure the Tumbling Shaft pinning holes are in line with each other.
